Dalam bidang keselamatan elektrik dan perlindungan litar, fius kartrij memainkan peranan yang penting. Apabila bercakap tentang litar selari, memahami cara fius kartrij berfungsi adalah penting untuk memastikan sistem elektrik berfungsi dengan betul dan selamat. Sebagai pembekal fius kartrij yang bereputasi, saya mahir dalam selok-belok komponen ini dan kelakuannya dalam litar selari.
Memahami Litar Selari
Sebelum mendalami cara fius kartrij beroperasi dalam litar selari, adalah penting untuk mempunyai pemahaman yang jelas tentang apa itu litar selari. Dalam litar selari, berbilang komponen elektrik disambungkan sedemikian rupa sehingga terdapat berbilang laluan untuk arus elektrik mengalir. Setiap komponen dalam litar selari mempunyai voltan yang sama merentasinya, dan jumlah arus dalam litar ialah jumlah arus yang mengalir melalui setiap komponen individu.
Secara matematik, jika kita mempunyai (n) perintang (R_1, R_2,\cdots, R_n) yang disambungkan secara selari, rintangan setara (R_{eq}) litar diberikan oleh formula (\frac{1}{R_{eq}}=\frac{1}{R_1}+\frac{1}{R_2}}{frac}). Dan mengikut hukum Ohm (I = \frac{V}{R}), di mana (I) ialah arus, (V) ialah voltan, dan (R) ialah rintangan. Oleh kerana voltan merentasi setiap cawangan selari adalah sama, arus melalui setiap cawangan akan bergantung kepada rintangan cawangan tersebut.
Asas Fius Kartrij
Fius kartrij ialah sejenis fius elektrik yang terdiri daripada jalur logam atau wayar yang disertakan dalam perumah berbentuk kartrij. Jalur logam direka untuk mencairkan apabila sejumlah arus tertentu, yang dikenali sebagai arus undian, melaluinya. Tindakan lebur ini memecahkan litar elektrik, sekali gus melindungi komponen elektrik yang disambungkan ke hilir daripada arus yang berlebihan.
Penarafan fius kartrij ditentukan dari segi kapasiti tampung semasa dan penarafan voltannya. Sebagai contoh, fius mungkin dinilai pada 5A (ampere) dan 250V (volt). Kapasiti membawa arus menunjukkan jumlah maksimum arus yang boleh dibawa oleh fius dengan selamat tanpa lebur, manakala penarafan voltan menunjukkan voltan maksimum yang boleh ditahan oleh fius tanpa meleka.
Fius Kartrij dalam Litar Selari
Apabila fius kartrij disambung secara selari dalam litar, kelakuan keseluruhan fius adalah sedikit lebih kompleks daripada dalam litar bersiri ringkas. Perkara utama yang perlu difahami ialah arus membahagi antara fius selari mengikut rintangannya.
Katakan kita mempunyai dua fius kartrij (F_1) dan (F_2) disambung secara selari. Setiap fius mempunyai rintangan sendiri (R_{F1}) dan (R_{F2}). Mengikut peraturan pembahagian semasa dalam litar selari, arus (I_1) melalui fius (F_1) dan (I_2) melalui fius (F_2) diberikan oleh:
(I_1=\frac{R_{F2}}{R_{F1} + R_{F2}}I_{total}) dan (I_2=\frac{R_{F1}}{R_{F1}+R_{F2}}I_{total})
di mana (I_{total}) ialah jumlah arus yang memasuki gabungan selari fius.
Dalam keadaan yang ideal, jika kedua-dua fius mempunyai rintangan yang sama, arus akan membahagi sama rata di antara mereka. Walau bagaimanapun, dalam senario dunia sebenar, sentiasa terdapat sedikit variasi dalam rintangan fius disebabkan oleh toleransi pembuatan. Variasi ini boleh menyebabkan pengagihan arus yang tidak sama rata antara fius selari.
Taburan Arus Tidak Sama dan Akibatnya
Jika satu fius mempunyai rintangan yang lebih rendah daripada yang lain, ia akan membawa sebahagian besar daripada jumlah arus. Ini boleh membawa kepada situasi di mana fius dengan rintangan yang lebih rendah bertiup terlebih dahulu, walaupun jumlah arus dalam litar berada di bawah arus undian gabungan kedua-dua fius.
Sebagai contoh, katakan kita mempunyai dua fius kartrij 5A yang disambungkan secara selari. Kami mungkin menjangkakan bahawa mereka boleh membawa arus sebanyak 10A dengan selamat. Tetapi jika satu fius mempunyai rintangan yang lebih rendah sedikit, ia mungkin membawa lebih daripada 5A manakala satu lagi membawa kurang. Akibatnya, fius dengan arus yang lebih tinggi mungkin bertiup pada jumlah arus litar, katakan, 8A, meninggalkan fius yang satu lagi utuh.
Pengagihan arus yang tidak sama rata ini juga boleh menyebabkan penuaan pramatang fius. Fius yang membawa lebih banyak arus akan mengalami lebih banyak pemanasan, yang boleh menyebabkan jalur logam di dalam fius merosot dari semasa ke semasa. Degradasi ini boleh mengubah lagi rintangan fius, memburukkan lagi masalah pengagihan arus yang tidak sama rata.
Memilih Fius Kartrij yang Tepat untuk Litar Selari

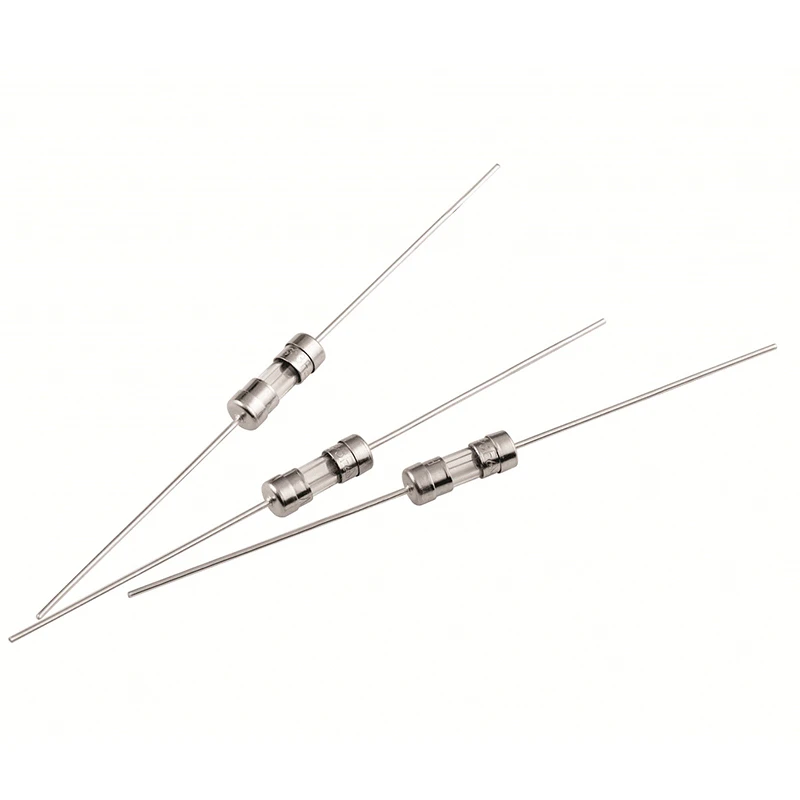

Apabila menggunakan fius kartrij dalam litar selari, adalah penting untuk memilih fius dengan ciri yang serupa. Ini termasuk mempunyai penarafan arus yang sama, penarafan voltan dan sedekat mungkin dengan rintangan yang sama. Di syarikat kami, kami menawarkan pelbagai jenis fius kartrij berkualiti tinggi, sepertiFius 10x38mm,Fius 3.6 X10mm, danFius 6x32mm. Fius kami dihasilkan dengan langkah kawalan kualiti yang ketat untuk memastikan prestasi yang konsisten dan meminimumkan variasi rintangan.
Sebelum memasang fius secara selari, ia juga dinasihatkan untuk menguji fius untuk mengukur rintangannya. Ini boleh membantu mengenal pasti sebarang perbezaan ketara dalam rintangan antara fius dan membolehkan pelarasan atau penggantian yang sesuai dibuat.
Kelebihan Menggunakan Fius Kartrij Secara Selari
Walaupun terdapat cabaran yang berkaitan dengan pengagihan arus yang tidak sama rata, terdapat beberapa kelebihan untuk menggunakan fius kartrij dalam litar selari. Salah satu kelebihan utama ialah keupayaan untuk meningkatkan keseluruhan arus - keupayaan membawa sistem perlindungan fius. Sebagai contoh, jika satu fius 10A tidak mencukupi untuk mengendalikan arus yang dijangkakan dalam litar, dua fius 5A yang disambung secara selari dengan berkesan boleh memberikan kapasiti membawa arus yang lebih tinggi.
Kelebihan lain ialah redundansi. Jika satu fius bertiup, fius yang satu lagi masih boleh memberikan beberapa tahap perlindungan kepada litar. Ini amat berguna dalam aplikasi kritikal yang kehilangan kuasa sepenuhnya disebabkan kegagalan fius tunggal tidak boleh diterima.
Pemantauan dan Penyelenggaraan
Pemantauan dan penyelenggaraan yang kerap fius kartrij dalam litar selari adalah penting. Ini termasuk memeriksa fius secara visual untuk tanda-tanda kerosakan atau terlalu panas, seperti perubahan warna atau bengkak kartrij. Ia juga penting untuk mengukur arus melalui setiap fius secara berkala untuk memastikan arus diagihkan secara sama rata.
Sekiranya fius bertiup, adalah penting untuk menentukan punca kegagalan. Fius yang terputus mungkin disebabkan oleh beban lampau sementara, litar pintas dalam litar, atau pengagihan arus yang tidak sama antara fius selari. Setelah puncanya dikenal pasti dan diperbetulkan, fius yang ditiup hendaklah diganti dengan fius baharu daripada jenis dan penarafan yang sama.
Kesimpulan
Kesimpulannya, fius kartrij dalam litar selari menawarkan kedua-dua peluang dan cabaran. Walaupun mereka boleh meningkatkan kapasiti tampung semasa dan memberikan lebihan, isu pengagihan arus yang tidak sama mesti diuruskan dengan teliti. Sebagai pembekal fius kartrij, kami komited untuk menyediakan pelanggan kami fius berkualiti tinggi dan sokongan teknikal yang diperlukan untuk memastikan operasi sistem elektrik mereka selamat dan cekap.
Jika anda memerlukan fius kartrij untuk aplikasi litar selari anda, kami menjemput anda untuk menghubungi kami untuk perbincangan terperinci tentang keperluan khusus anda. Pasukan pakar kami sedia membantu anda dalam memilih fius yang betul dan memberikan panduan tentang pemasangan dan penyelenggaraan.
Rujukan
- Dorf, RC, & Svoboda, JA (2016). Pengenalan kepada Litar Elektrik. Wiley.
- Terman, FE (1955). Kejuruteraan Elektronik dan Radio. McGraw - Bukit.
