Penerangan Produk

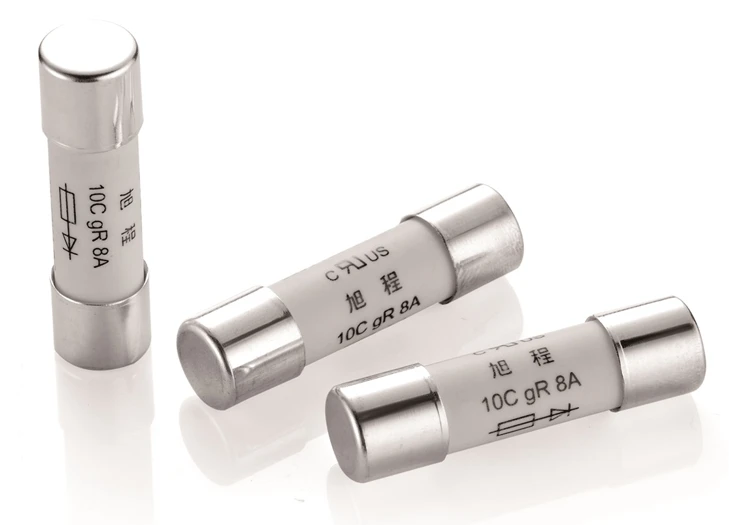

Fius 10x38mm adalah fius tubular yang mematuhi piawaian IEC 60269-6 dan UL 248-19. Struktur utama terdiri daripada badan tiub serat seramik atau kekuatan tinggi, cair perak tulen dan lapisan enkapsulasi pasir kuarza. Dimensinya adalah diameter 10mm dan panjang 38mm. Ia sesuai untuk perlindungan litar DC dan AC. Julat voltan yang diberi nilai meliputi 600V hingga 1000V, arus yang diberi nilai 1A hingga 32A, dan kapasiti pecah adalah 10KA hingga 50KA. Cair ini disambungkan ke terminal menggunakan proses kimpalan tempat rendah. Lapisan pengisian pasir kuarza boleh menindas arka dan mengurangkan pengaliran haba. Produk ini mematuhi kehendak Arahan ROHS, suhu toleransi alam sekitar adalah -40 darjah ke +90 darjah, had ketinggian pemasangan di bawah 2000m, ia menyokong pemasangan 35mm atau pcb. dan sesuai untuk integrasi sistem elektrik modular.

Ciri -ciri

Toleransi voltan ultra tinggi dan kebolehsuaian semasa yang luas
Produk ini mempunyai voltan yang diberi nilai 1000VDC (arus langsung) dan 500VAC (arus bergantian), dan julat semasa 500mA hingga 40A, yang sesuai untuk senario voltan tinggi. Kapasiti pemecahannya ialah 50KA@1000VDC (100mA -32 model), dan beberapa model juga boleh mencapai 150KA, memastikan bahawa arus kesalahan cepat dipotong dalam fotovoltaik, penyimpanan tenaga dan sistem lain. Sebagai contoh, pada voltan 1000VDC, apabila arus beban adalah 200% (seperti fius 50A dengan 100A), masa yang menggabungkan hanya 120 saat, menghalang peralatan daripada terlalu panas atau menangkap api. Ciri ini berpunca daripada reka bentuk gabungan badan tiub seramiknya (menahan voltan yang lebih besar daripada atau sama dengan 1500V) dan cair perak tulen (kecekapan penyebaran tinggi), memastikan kestabilan di bawah persekitaran voltan tinggi.

Ciri-ciri tindak balas intensiti tinggi dan tepat
Kapasiti pemecahan fius diselaraskan secara dinamik mengikut tahap semasa: 150KA@500V (100MA -32 A), 80KA@690V dan 50KA@1000V, memenuhi keperluan tahap voltan yang berbeza. Ciri -ciri elektriknya menunjukkan bahawa masa fusing lebih besar daripada atau sama dengan 4 jam pada 110%daripada arus yang diberi nilai, kurang daripada atau sama dengan 1 jam pada 135%, dan kurang daripada atau sama dengan 120 saat pada 200%. Sebagai contoh, dalam fius 25A, ia akan ditiup dalam masa 120 saat pada arus beban 50A, dan kelajuan tindak balas adalah 30% lebih cepat daripada produk tradisional. Ciri ini diperolehi daripada teknologi pengisian arka (penindasan arka) dan mencairkan pengoptimuman geometri (fusing dipercepatkan), memastikan pemotongan kesalahan cepat.

Struktur padat dan keserasian pemasangan yang cekap
Produk ini menggunakan reka bentuk silinder 10x38mm, yang sesuai untuk penetapan bolt, pemasangan PCB dan bentuk lain. Badan tiub seramiknya mempunyai diameter 10mm dan panjang 38mm, iaitu 20% lebih kecil daripada sekering tradisional. Ia juga menyokong pemasangan tork 6n · m untuk memastikan kestabilan sambungan. Sebagai contoh, dalam kotak simpang fotovoltaik, reka bentuk padat dapat mengurangkan ruang yang diduduki oleh kabel sebanyak 30%, dan menyesuaikan diri dengan garis pengeluaran automatik melalui pilihan pin PCB tunggal\/dua kali. Ciri ini disebabkan oleh bahan-bahan seramik kekuatan tinggi (tahan terhadap kejutan mekanikal) dan reka bentuk cap akhir piawai (serasi dengan piawaian antarabangsa).

Pematuhan alam sekitar dan pengesahan kebolehpercayaan jangka panjang
Produk ini mematuhi peraturan ROHs dan mencapai, menggunakan penyaduran nikel bebas dan bahan seramik yang boleh dikitar semula untuk mengurangkan kesan alam sekitar. Ujian pemotongan berulang 20KA@1000VDC menunjukkan bahawa kemerosotan prestasi kurang daripada atau sama dengan 5% selepas 5000 kitaran, dan kehidupan dilanjutkan sebanyak 30% berbanding dengan produk tradisional. Sebagai contoh, pada arus yang diberi nilai 25A, penggunaan kuasa hanya 500mW, iaitu 15% lebih rendah daripada produk yang serupa. Ciri ini disebabkan oleh bahan cair yang tinggi (resistiviti rendah) dan reka bentuk rintangan terma yang dioptimumkan (kecekapan pelesapan haba yang tinggi), memastikan kestabilan jangka panjang.
